Fließlochformende Schraube für Metallbleche
Für nicht gelochte, gekörnte oder vorgelochte Metallbleche aus Stahl oder Leichtmetall.
betzer pentadrill für ungelochte Metallbleche
betzer pentadrill für vorgelochte Metallbleche

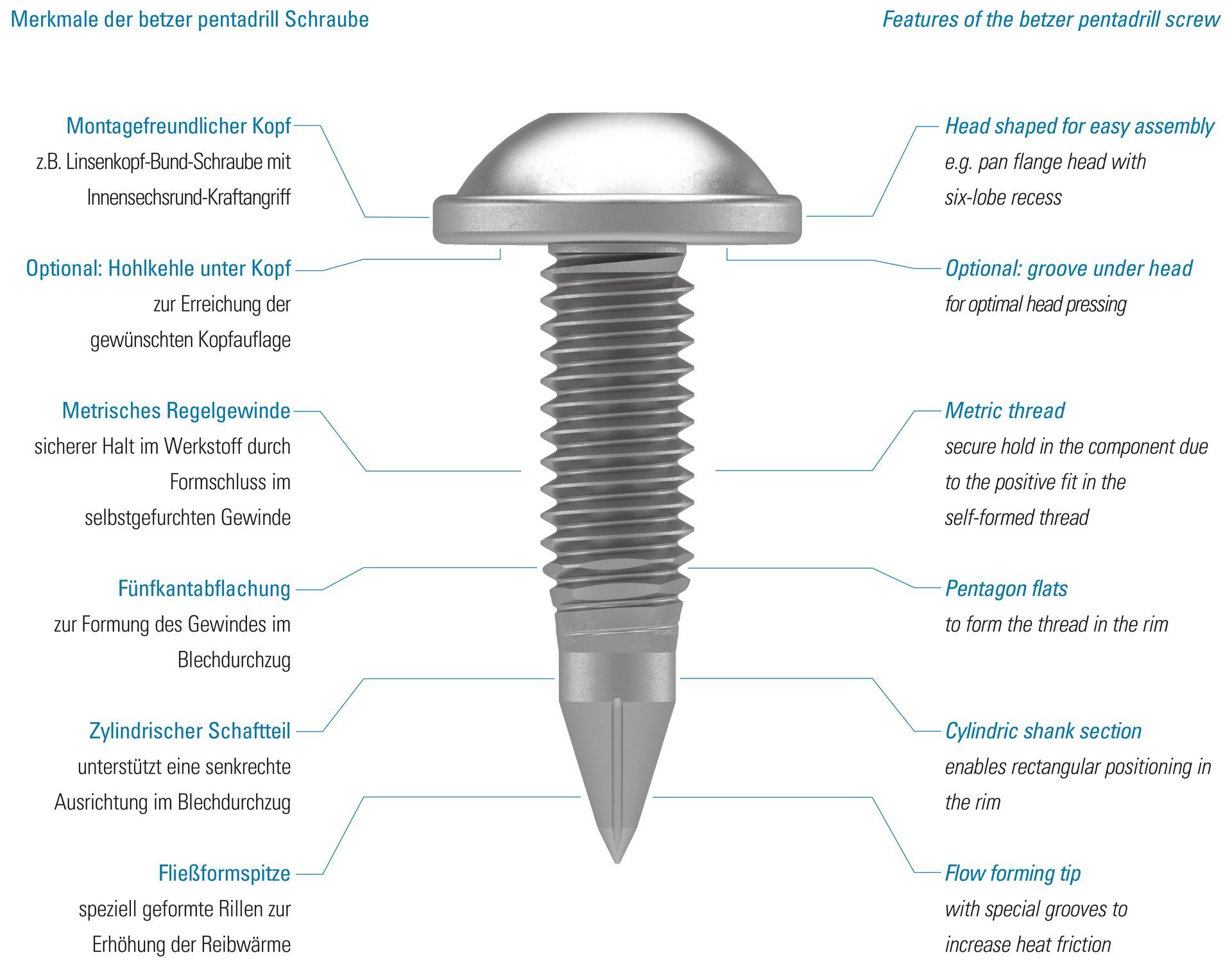

Eigenschaften

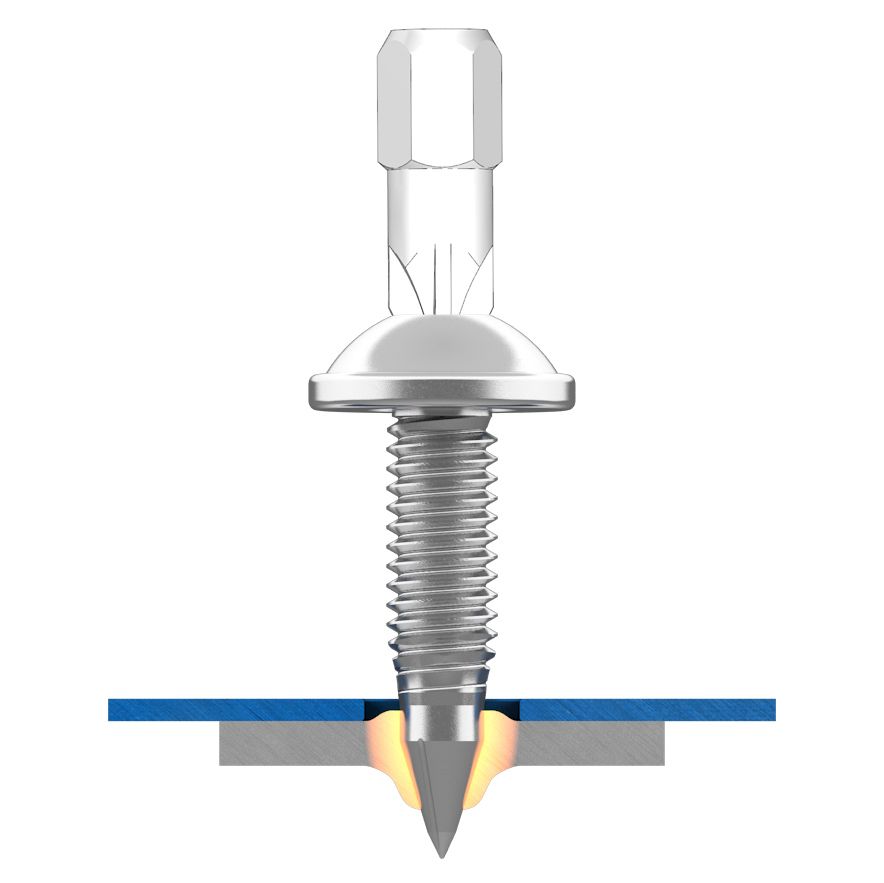

- Für nicht gelochte, gekörnte oder vorgelochte Metallbleche aus Stahl oder Leichtmetall. Die Fließformspitze sorgt für Erwärmung und kurzzeitiges Aufweichen des Metallblechs.
- Im erwärmten Blech erfolgt die Loch- und Durchzugfomung mit der anschließenden Gewindeformung.
- Die betzer pentadrill Schraube wird einsatzgehärtet und angelassen („einsatzvergütet“) hergestellt.
Wirtschaftliche Vorteile
- Wegfall von Fertigungsschritten durch Direktverschraubung ohne Vorlochen.
- Reduzierung der Teileanzahl durch Wegfall von Gegenmutter, Hinterlage oder ähnlichen Verbindungselementen.
- Kurze Montagezeit bei Einsatz von Schraubern mit hoher Drehzahl (ca. 3000 U/min).
- Reduzierung des Gesamtgewichts des Bauteils oder der Baugruppe.
Qualitätsvorteile
- Der Formschluß der betzer pentadrill Schraube im selbstgefurchten Gewinde ist wirksam gegen selbsttätiges Lösen.
- Gewindefurchen ohne Spanbildung und Materialverlust.
- Geringe Furchmomente.
- Übertragung hoher Anziehdrehmomente.
- Die montierte betzer pentadrill Schraube widersteht hohen Ausreißkräften.
Handhabungsvorteile
- Einsatz von Schraubgeräten mit höheren Drehzahlen ab 2000 U/min empfohlen.
- Bei der Montage der betzer pentadrill Schraube ist vertikale Andruckkraft zur Erwärmung des Blechwerkstoffes aufzubringen.
- Wiederholtes Lösen und Anziehen der betzer pentadrill Schraube möglich.
- Wiederholungsverschraubungen mit metrischen Schrauben möglich.
- Besonders gut geeignet für eine maschinelle automatische Montage.
