betzer pentaflow
Gewindeformende Schraube für Dünnbleche
Mit dem Einsatz der betzer pentaflow Schraube können erhebliche Kostensenkungs- und Qualitätsvorteile bei der Montage mit Dünnblechen erzielt werden.

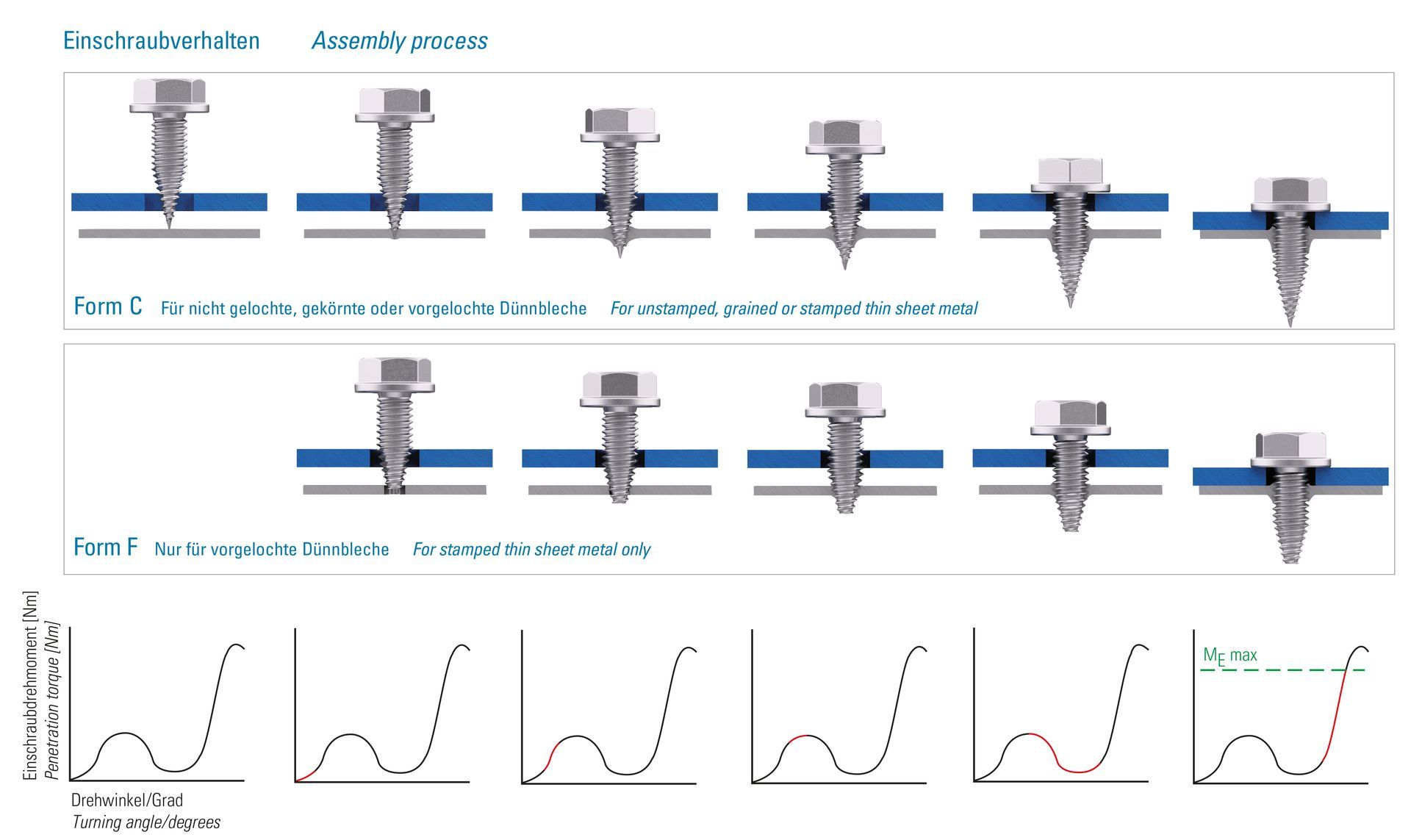

Einschraubverhalten Form C
Einschraubverhalten Form F

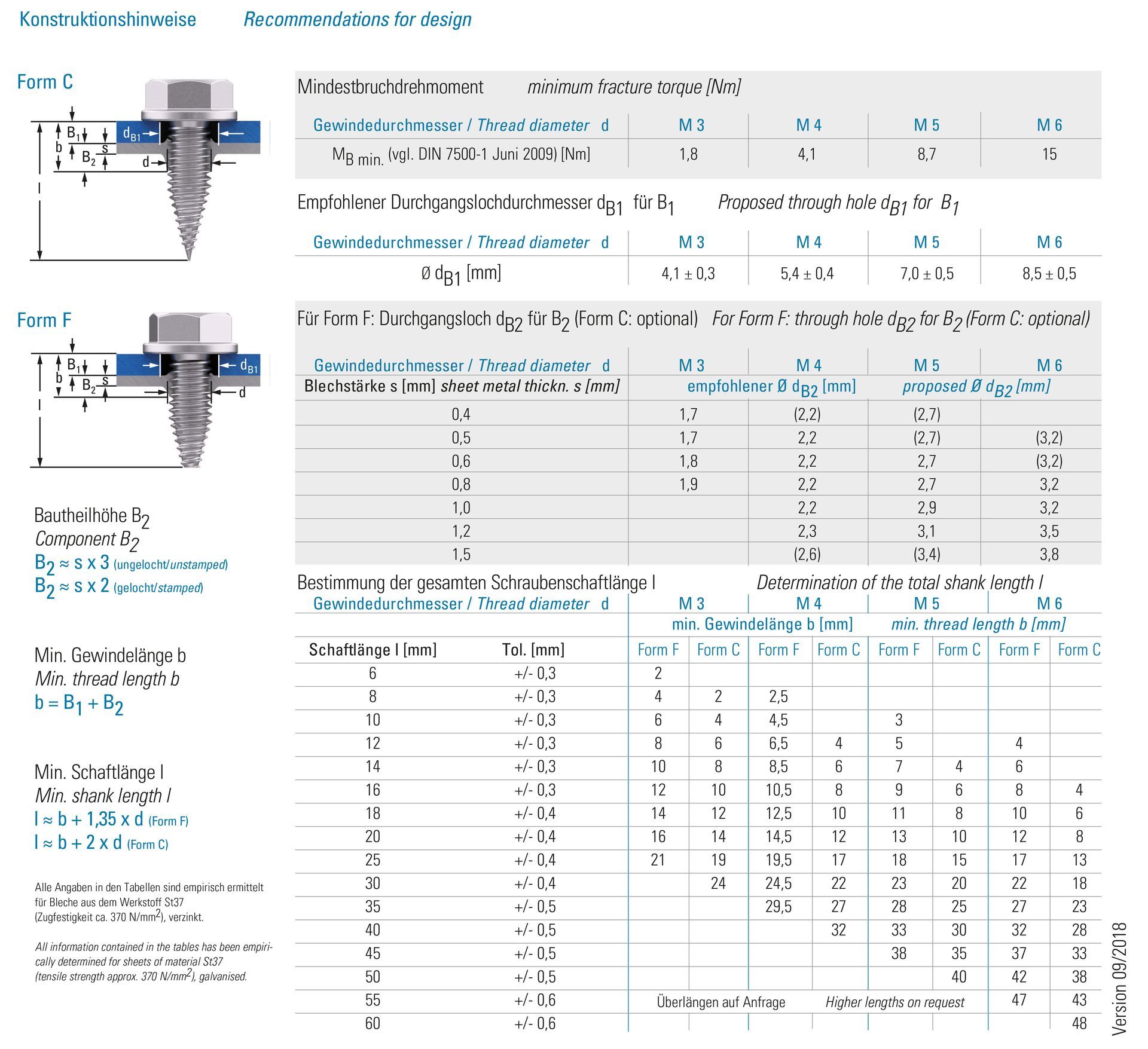

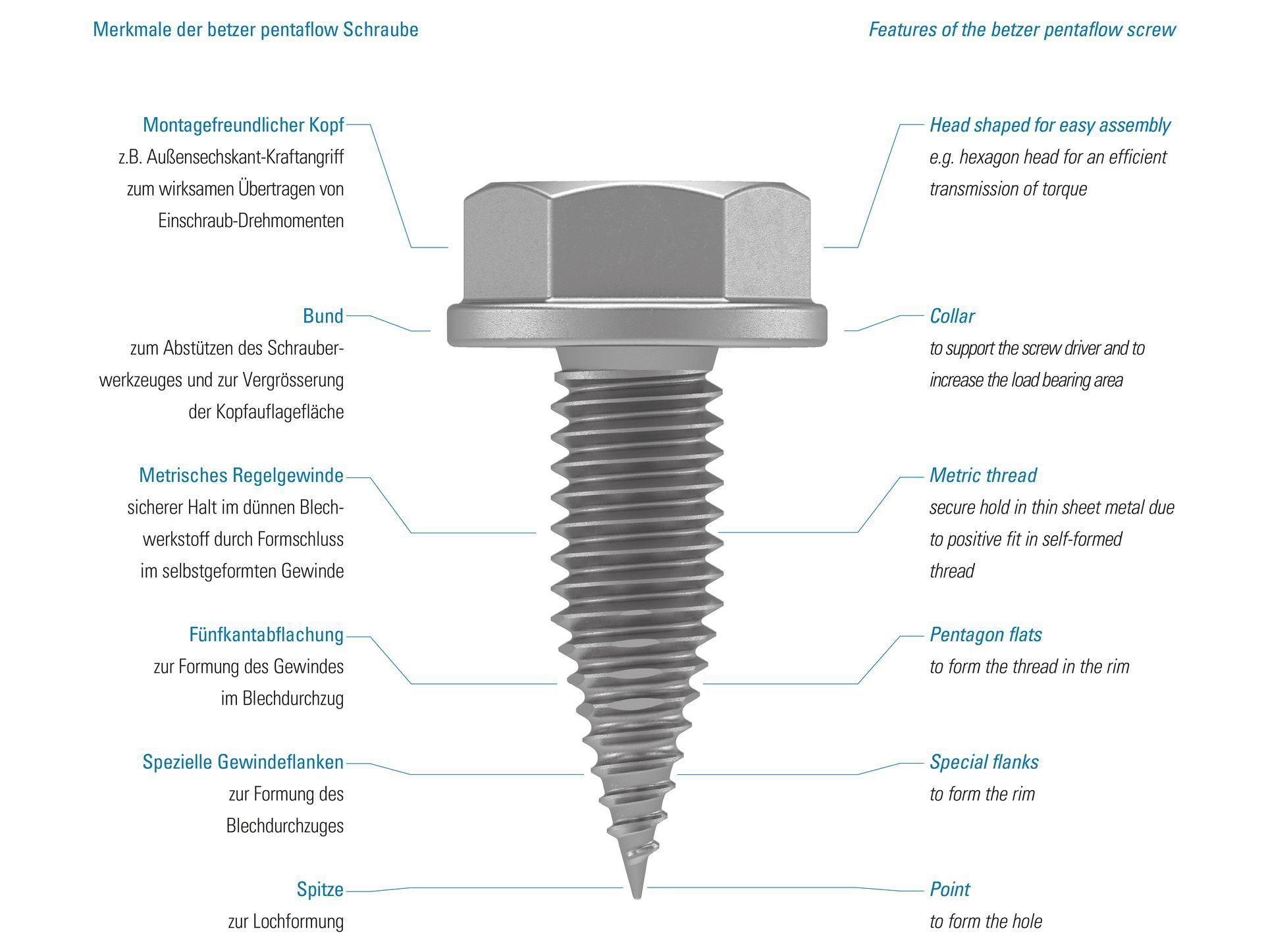

  • Eigenschaften Form C (spitzes Schaftende)

    • Für Durchgangslöcher
    • Für nicht gelochte, gekörnte oder vorgelochte Dünnbleche.
    • Die Ausbildung des spitzen Schaftendes an der pentaflow Schraube bewirkt die schnelle Lochformung.
    • Spezielle Ge­winde­flan­ken im Kegel­bereich des Schrauben­schaftes formen den Blech­durchzug.
    • Der Fünfkant im Gewin­defurchbereich fördert die zentrische Gewindeausformung.
    • Die pentaflow Schraube wird einsatzgehärtet und angelassen („einsatzvergütet“) hergestellt und ist damit eine robuste Schrau­­be mit hoher Festigkeit.
    • Besonders gut geeignet für die automatische Montage., Durchzüge und Sacklöcher in metallischen Werkstoffen.
    • Der Fünfkant am Schaftende zentriert die Schraube und furcht das Muttergewinde im Fügeteil.
    • Die betzer pentaform Schraube wird einsatzgehärtet und angelassen („einsatzvergütet“) hergestellt und ist damit eine robuste Schraube mit hoher Festigkeit.

  • Eigenschaften Form F (abgeflachtes Schaftende)

    • Für vorgelochte Bleche.
    • Leichtes Finden und Positio­nieren durch kegelförmiges Schaftende.
    • Schutz von empfindlichen Bauteilen, z.B. Kabel durch abgeflachtes Schaftende.
    • Verminderung der Ver­letz­ungs­­­gefahr für den Monteur.
    • Ansonsten gleiche Eigenschaften wie Form C.
    Button

  • Wirtschaftliche Vorteile

    • Einsatz dünner Bleche senkt Materialkosten.
    • Wegfall von Fertigungsschritten durch Direktverschraubung in dünne Bleche ohne Vorlochen.
    • Reduzierung der Teileanzahl durch Wegfall von Gegen­mut­ter, Hinterlage oder ähnlichen Verbin­d­ungs­elementen.
    • Kurze Montagezeit (Taktzeit), insbesondere bei Einsatz von Schraubern mit hoher Dreh­zahl (ca. 3000 U/min).
    • Reduzierung des Gesamtge­wichts des Bauteils oder der Baugruppe.
    • Niedrige Gesamtkosten der Verbindung mit pentaflow Schrauben.

  • Qualitätsvorteile

    • Der Formschluss der pentaflow Schraube im selbstgeformten Gewinde ist wirksam gegen selbsttätiges Lösen.
    • Loch- und Gewindeformung ohne Spanbildung und Material­verlust.
    • Geringe Einschraubdreh­momente.
    • Hohe Überdrehmomente.
    • Die montierte pentaflow Schraube widersteht hohen Ausreißkräften.

  • Handhabungsvorteile

    • Nur geringe manuelle Anpresskraft notwendig.
    • Lochformung beginnt bereits nach wenigen Schraubenumdrehungen.
    • Je nach Blechstärke und Werkstofffestigkeit sind Schraubgeräte ab ca. 1000 U/min einsetzbar.
    • Schon mit handelsüblichen Akku-Schraubern verschraubbar (Abschalt-Drehmo­ment-Einstellung empfohlen).
    • Wiederholtes Lösen und Anziehen der pentaflow Schraube möglich.
    • Wiederholungsverschraubungen mit Schrauben mit metrischem Regelgewinde möglich.
